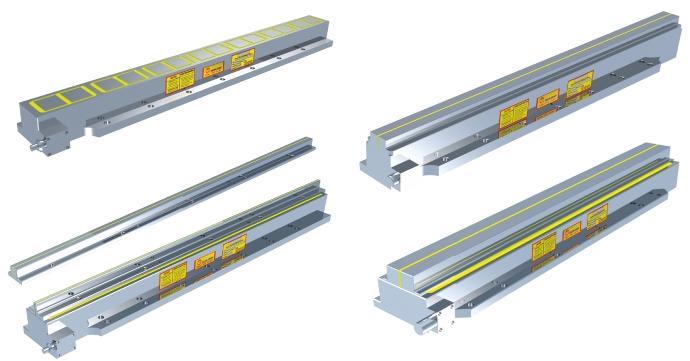

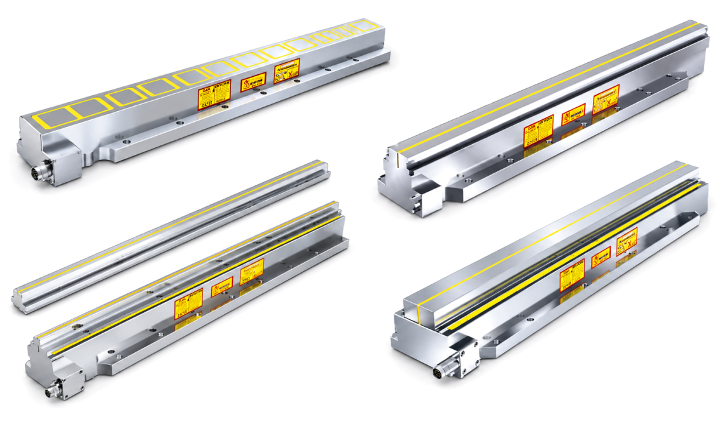

Série EEPML

Utilizado em guias lineares para perfuração de peças oblongas de alta precisão ou alta exatidão, maquinação de retificação, etc.
https://www.earth-chain.com/web/image/product.template/121/image_1920?unique=6297624

Usado em Guias Lineares para perfuração de peças longas de alta precisão ou alta exatidão, usinagem de retificação...etc.

Patented:Taiwan M415776,Taiwan M456247, China ZL 2013 2 0056033.9

    Esta combinação não existe.


    CaracterísticaEspecificaçãoCaso Prático (Imagem)  Caso Prático (Vídeo)

    Característica

      • Estrutura do Mandril Eletropermanente, controle de 1-3 segundos para ligar e desligar. Não é necessária alimentação elétrica para manter o mandril ligado.
    • Mandris EEPM podem ser conectados e um controlador pode controlar múltiplos Mandris EEPM.
      • Guia linear ou peças longas podem ser totalmente fixadas por Chucks EEPM para aumentar a precisão da retificação.
      • Pode ser usado por muito tempo e nunca atingir temperaturas que afetem a precisão das peças de trabalho.

    Especificação

    Série EEPM-WS

    Adequado para trilhos lineares de precisão em grande escala ou peças de trabalho longas

    Unit:mm                                  Esta série é totalmente personalizada. As especificações a seguir são apenas para referência.

    MODELO DIMENSÃO
    C × L × A    		 NÚMERO DE
    PÓLOS    		 FORÇA DE SEGURANÇA
    TOTAL kgf ±5%    		 PESO
    DO PLATO    		 TENSÃO
    (Monofásica)    		 CORRENTE
    (Ampère)    		 CONTROLADOR
    (incluído)    		 TENSÃO
    (Monofásica)    		 CORRENTE
    (Ampère)    		 CONTROLADOR
    (incluído)
    EEPM-08102WS 1020×130×80 14 3150 60 kg PLATO DC 220V

    CONTROLADOR AC 220V / 480V     		20A C1-G MANDRIL DC 380V

    CONTROLADOR AC 380V / 440V     		10A C1-B
    EEPM-08104WS 1040×130×80 61 kg
    EEPM-08106WS 1060×130×80 62 kg

    Série EEPML-11

    Adequado para trilhos lineares de alta precisão de pequeno, médio e grande porte ou peças longas

    Unit:mm                                   Esta série é totalmente personalizada. As especificações a seguir são apenas para referência.

    MODELO DIMENSÃO
    C × L × A    		 NÚMERO DE
    PÓLOS    		 FORÇA TOTAL DE
    SUSTENTAÇÃO kgf ±5%    		 PESO
    DA MESA    		 TENSÃO
    (Monofásica)    		 CORRENTE
    (Ampere)    		 CONTROLADOR
    (incluído)    		 TENSÃO
    (Monofásica)    		 CORRENTE
    (Ampere)    		 CONTROLADOR
    (incluído)
    EEPM-11-08102 1020×130×88 14 2275 65 kg MESA DC 220V

    CONTROLADOR AC 220V / 480V     		20A C1-G MESA DC 380V

    CONTROLADOR AC 380V / 440V     		10A C1-B
    EEPM-11-08104 1040×130×88 66 kg
    EEPM-11-08106 1060×130×88 67 kg

    Série EEPML-11-1

    Esta série de pinças magnéticas macias pode ser usada como reposição e é adequada para trilhos lineares de alta precisão de pequeno e médio porte ou peças longas.

    Unit:mm                                Esta série é totalmente personalizada. As especificações a seguir são apenas para referência.

    MODELO DIMENSÃO
    C × L × A    		 NÚMERO DE
    PÓLOS    		 FORÇA TOTAL DE
    SUSTENTAÇÃO kgf ±5%    		 PESO
    DA MESA    		 TENSÃO
    (Monofásica)    		 CORRENTE
    (Ampere)    		 CONTROLADOR
    (incluído)    		 TENSÃO
    (Monofásica)    		 CORRENTE
    (Ampere)    		 CONTROLADOR
    (incluído)
    EEPM-11-08102-1 1020×130×88 14 2275 63 kg MESA DC 220V

    CONTROLADOR AC 220V / 480V     		20A C1-G MESA DC 380V

    CONTROLADOR AC 380V / 440V     		10A C1-B
    EEPM-11-08104-1 1040×130×88 64 kg
    EEPM-11-08106-1 1060×130×88 65 kg

    Série EEPML-15

    Suitable for small, medium and large of linear guideway high precision or long strip workpieces.

    Unit:mm                                    Esta série é totalmente personalizada. As especificações a seguir são apenas para referência.

    MODELO DIMENSÃO
    C × L × A    		 NÚMERO DE
    PÓLOS    		 FORÇA DE SEGURANÇA
    TOTAL kgf ±5%    		 PESO
    DO PLATO    		 TENSÃO
    (Monofásica)    		 CORRENTE
    (Ampère)    		 CONTROLADOR
    (incluído)    		 TENSÃO
    (Monofásica)    		 CORRENTE
    (Ampère)    		 CONTROLADOR
    (incluído)
    EEPM-15-15102-1 1020×200×88 28 4550 101 kg PLATO DC 220V

    CONTROLADOR AC 220V / 480V     		33A C1-G MANDRIL DC 380V

    CONTROLADOR AC 380V / 440V     		15A C1-B
    EEPM-15-15104-1 1040×200×88 103 kg
    EEPM-15-15106-1 1060×200×88 105 kg

    Caso Prático (Imagem)

     Caso Prático (Vídeo)
