Desafios e Gargalos de Eficiência na Movimentação Tradicional de Aço
Nos setores de usinagem de metais, fabricação de moldes e armazenamento de aço, a eficiência na movimentação de materiais afeta diretamente a taxa de utilização das linhas de produção e os prazos gerais de fabricação. Durante décadas, os métodos tradicionais de movimentação de aço dependeram de correntes de elevação, cintas de nylon, grampos e ganchos de pontes rolantes. No entanto, esses métodos convencionais frequentemente envolvem operações demoradas e riscos à segurança.
Os operadores precisam dedicar um tempo considerável à passagem das cintas de elevação, à identificação dos pontos de içamento e à coordenação com outros trabalhadores para fixar e movimentar materiais de aço pesados. Em muitos casos, são necessários dois ou mais trabalhadores para estabilizar a carga durante o içamento. Além disso, cintas e correntes podem riscar ou danificar superfícies já usinadas. Se um cabo de aço escorregar ou uma cinta de elevação se romper, as consequências podem ser catastróficas.
Para superar as ineficiências e os riscos de segurança associados aos métodos convencionais de movimentação, os levantadores magnéticos permanentes comutáveis, representados pela Série ELM da Earth-Chain, oferecem uma importante evolução para a movimentação industrial moderna de materiais. Esses dispositivos apresentam elevada força magnética de elevação, design compacto, estrutura leve, maior segurança e baixos custos de manutenção. Também incorporam projetos patenteados que ajudam a prevenir a falsificação de produtos.
Este artigo examina como os levantadores magnéticos podem melhorar a eficiência da movimentação de materiais em quatro áreas principais: tempo de movimentação, cálculo da capacidade de elevação, proteção de segurança e diversidade de aplicações de içamento.
1. Simplificação das operações: de operações com cintas que exigem várias pessoas ao manuseio por um único operador em segundos
A eficiência da movimentação de materiais depende, em grande medida, do tempo necessário para carregar e descarregar. Nos métodos tradicionais de elevação, as etapas que mais consomem tempo geralmente não são os movimentos do guindaste, mas os procedimentos complexos de preparação e finalização antes e depois de cada içamento.

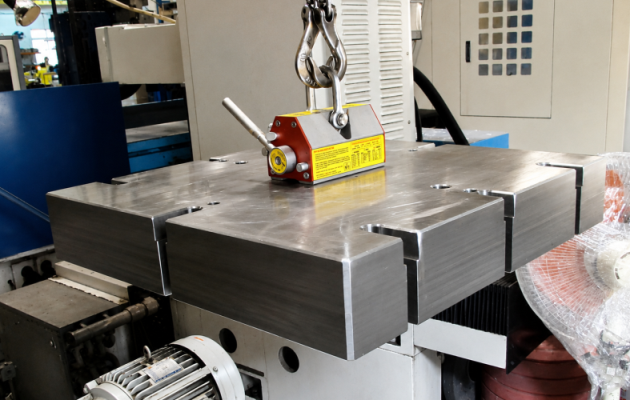

Os levantadores magnéticos permanentes comutáveis simplificam esse processo por meio de um mecanismo de acionamento mecânico simples.
Ativação e liberação instantâneas da força magnética para reduzir os ciclos de movimentação

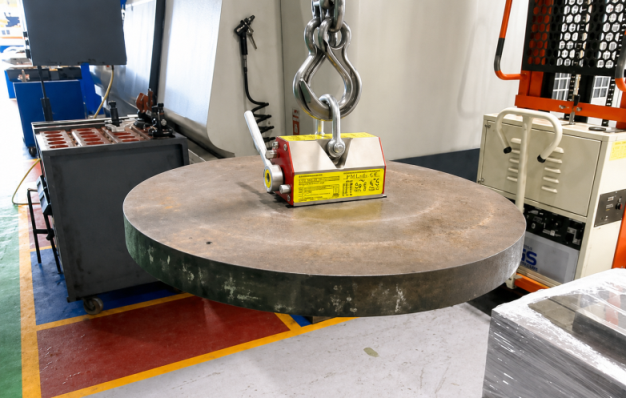

O operador simplesmente posiciona o levantador magnético sobre a peça de aço e gira a alavanca de acionamento para a posição “ON” para ativar a força magnética de retenção. Quando a peça chega à máquina ou ao suporte de armazenamento desejado, basta girar a alavanca para a posição “OFF” para desativar a força magnética e depositar a peça.
Isso elimina a necessidade de passar cabos de aço, fixar anéis de içamento ou ajustar repetidamente o comprimento das cintas. Como resultado, as operações individuais de elevação e posicionamento podem ser concluídas em segundos, desde que as condições operacionais sejam adequadas.
Operação por uma única pessoa para otimizar a utilização da mão de obra

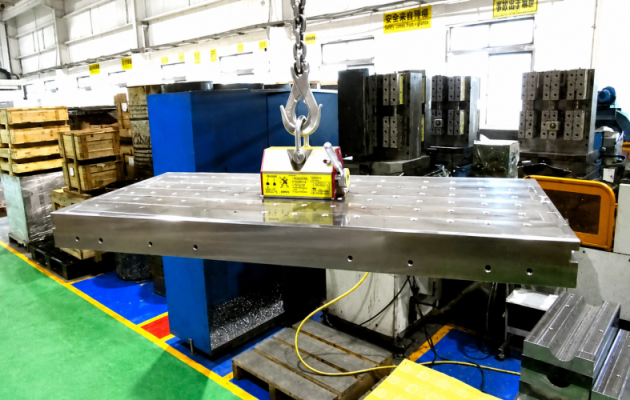

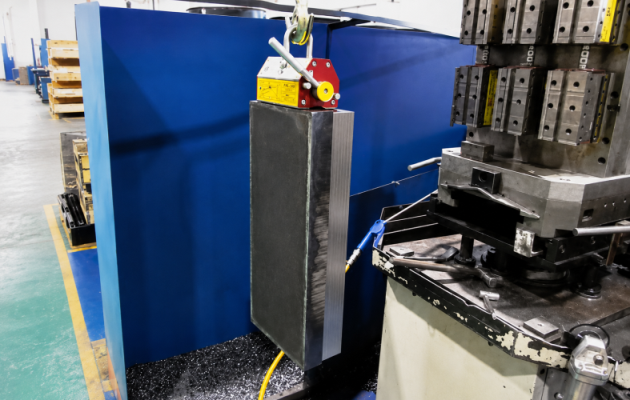

Ao elevar grandes chapas de aço ou movimentar materiais para operações de usinagem vertical, os métodos convencionais frequentemente exigem um trabalhador adicional para estabilizar a carga.

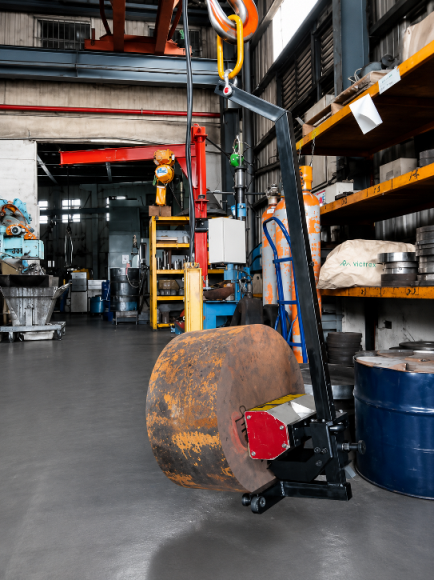

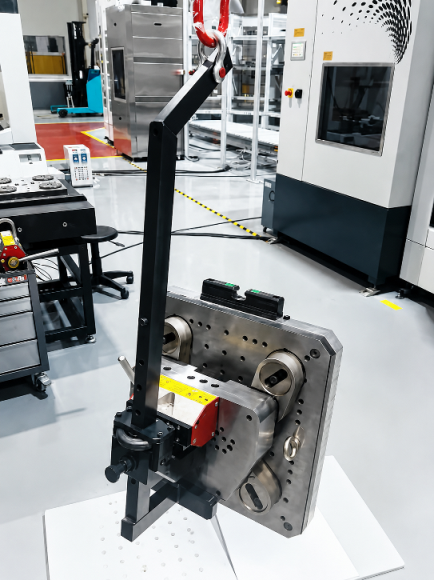

Com o conjunto ELM-V para elevação vertical com levantador magnético permanente comutável, um único operador pode realizar de forma independente o carregamento e o descarregamento de materiais de aço. Desenvolvido especificamente para a movimentação vertical de aço, esse conjunto permite elevar e posicionar chapas sem a necessidade de outra pessoa para estabilizar a peça.
Essa abordagem ajuda a reduzir os custos de mão de obra, minimizar atrasos de coordenação e melhorar a continuidade da produção.
Sem atrito de cintas, menos danos superficiais e menores custos com consumíveis
Levantadores magnéticos como o ELM-V eliminam a necessidade de cintas e ganchos convencionais nos pontos de contato com a peça. Isso reduz os riscos associados ao uso de cintas e ajuda a proteger superfícies retificadas de precisão e bordas das peças contra arranhões, marcas de pressão e outros danos.
As fábricas também podem reduzir os custos indiretos relacionados à inspeção periódica, manutenção e substituição de cintas de elevação desgastadas.
2. Cálculo científico da capacidade de elevação: redução de atrasos e avaliações incorretas
Os atrasos na movimentação de materiais frequentemente ocorrem quando os operadores não têm certeza do peso da peça ou da capacidade real do equipamento de elevação. Essa incerteza pode levar à repetição de testes de içamento, esperas desnecessárias ou decisões excessivamente conservadoras durante a movimentação.
A Série ELM fornece diretrizes definidas para a conversão da capacidade de elevação, permitindo que os operadores avaliem as condições de içamento de forma mais sistemática, com base em parâmetros padronizados.
Quatro fatores fundamentais que afetam a capacidade de elevação magnética
O fluxo magnético e a força de retenção de um levantador magnético dependem das propriedades físicas e das condições superficiais da peça.

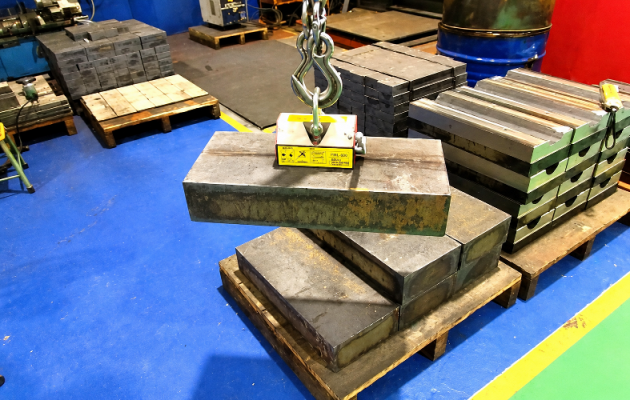

1. Espessura do aço (T — Thickness)
A espessura do aço afeta diretamente a saturação do circuito magnético. Quando a espessura da chapa de aço atinge pelo menos 60 mm, o levantador pode alcançar 100% de sua capacidade nominal de elevação nas condições de referência especificadas.
Quando a espessura da chapa diminui para 10 mm, o índice de capacidade de elevação pode cair significativamente, variando aproximadamente entre 20% e 70%, dependendo do modelo. Portanto, antes de realizar o içamento, é necessário consultar a tabela de capacidade de elevação específica do modelo utilizado.
2. Rugosidade superficial (F — Finish)
Em geral, quanto mais lisa for a superfície de contato, maior será a força magnética efetiva de atração, pois a folga de ar entre o levantador e a peça será menor.
De acordo com as diretrizes de conversão indicadas, os índices de capacidade de elevação são os seguintes:
- Superfícies usinadas com precisão: até 125%
- Superfícies geralmente planas: 100%
- Superfícies ásperas: 90%
- Superfícies brutas de fundição: 65%
Esses percentuais são valores de referência e devem ser aplicados de acordo com as especificações do fabricante e as condições operacionais pertinentes.
3. Tipo de material (M — Material)
O teor de carbono e a composição da liga influenciam a permeabilidade magnética do material e, consequentemente, a força magnética de retenção.
Os índices de referência indicados são:
- Aço de baixo carbono: 100%
- Aço de médio carbono: 85%
- Aço de alto carbono: 75%
- Ferro fundido: aproximadamente 70%
A capacidade real de elevação depende do grau específico do material e de suas propriedades magnéticas. Os operadores devem consultar os dados de capacidade de elevação fornecidos pelo fabricante, em vez de confiar apenas nas categorias gerais dos materiais.
4. Limpeza das superfícies de contato
Óleo, cavacos, sujeira e outros contaminantes entre o levantador magnético e a superfície de aço podem criar uma folga de ar, reduzindo a força magnética efetiva de atração.
Antes do içamento, limpe cuidadosamente ambas as superfícies de contato para favorecer uma fixação magnética confiável e um desempenho de elevação ideal.
3. Alto fator de segurança de 3,5: suporte a operações estáveis e contínuas
A alta eficiência nunca deve ser alcançada à custa da segurança. Uma das causas mais graves de interrupção da produção durante as operações de içamento é a queda de uma peça, que pode provocar danos aos equipamentos, paralisações da produção e investigações de segurança prolongadas.
A Série ELM incorpora vários recursos de segurança destinados a melhorar a confiabilidade das operações de elevação.
Fator de segurança de 3,5 (3,0 para o modelo ELM-3000)
A Série ELM foi projetada com um fator de segurança de 3,5, enquanto o modelo ELM-3000 possui um fator de segurança de 3,0.
De acordo com as especificações declaradas, para os modelos com fator de segurança de 3,5, a capacidade nominal de elevação corresponde a 1/3,5 da força máxima de desprendimento medida.
Por exemplo, o modelo ELM-600 possui capacidade nominal de elevação de 600 kg, enquanto sua força máxima de desprendimento declarada e verificada em ensaio atinge 2.100 kgf.
Essa margem de segurança foi projetada para proporcionar resistência adicional às variações nas condições de içamento e às forças dinâmicas geradas durante a partida, aceleração, movimentação e rotação do guindaste.
Importante: o fator de segurança não autoriza a utilização acima da capacidade nominal de elevação. As cargas de trabalho efetivamente admissíveis devem ser determinadas de acordo com as instruções do fabricante, as condições da peça e as normas de segurança aplicáveis às operações de içamento.
Mecanismo de travamento de segurança para evitar o desligamento acidental
A alavanca de acionamento incorpora um mecanismo de travamento de segurança. Quando a alavanca é colocada na posição “ON”, o mecanismo fica travado, ajudando a evitar que impactos ou contatos involuntários durante a movimentação provoquem o deslocamento acidental para a posição de desmagnetização.
Limites de temperatura para garantir um desempenho magnético confiável
A temperatura da peça não deve ultrapassar 80 °C (176 °F) nas condições operacionais especificadas.
O calor excessivo pode causar perda permanente da força magnética dos ímãs permanentes, comprometendo potencialmente o desempenho de elevação. Respeitar o limite de temperatura ajuda a preservar o desempenho magnético a longo prazo e a confiabilidade operacional do equipamento.
Conclusão: investir em levantadores magnéticos para melhorar a eficiência da produção
A adoção de levantadores magnéticos permanentes comutáveis representa muito mais do que uma simples atualização de equipamentos. Trata-se de um investimento estratégico na eficiência do fluxo de materiais, na otimização da mão de obra e na segurança do ambiente de trabalho.
- Redução do tempo de movimentação: substitui a instalação e o ajuste demorados das cintas pela simples ativação e liberação da força magnética, reduzindo o tempo de carga e descarga para poucos segundos em condições operacionais adequadas.
- Otimização da utilização da mão de obra: soluções específicas, como o ELM-V, permitem que um único operador realize o carregamento e o descarregamento, ajudando a evitar atrasos na produção causados pela falta de pessoal ou por conflitos de programação.
- Maior segurança e proteção das peças: um elevado fator de segurança de projeto, um mecanismo de travamento de segurança e a menor dependência de cintas convencionais ajudam a garantir operações de elevação estáveis e a reduzir o risco de danos superficiais.

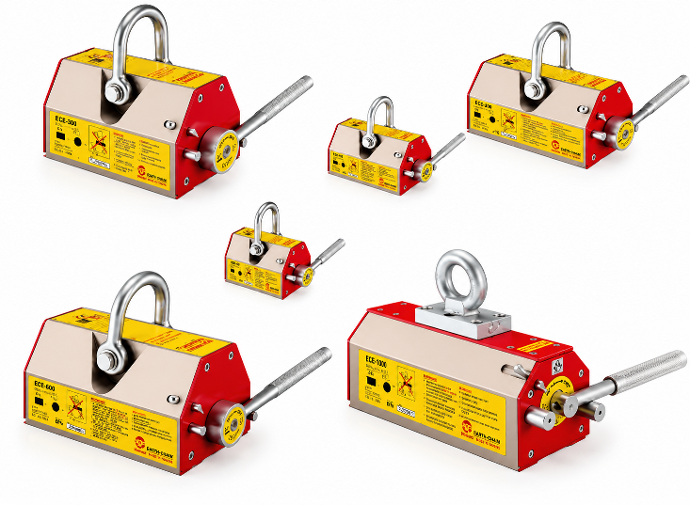

Ímã de elevação permanente
Levantadores Magnéticos Permanentes Comutáveis da Série ELM: Perguntas Frequentes (FAQ)
P1: Quais são as principais características e vantagens dos levantadores magnéticos permanentes comutáveis da Série ELM?
A Série ELM oferece diversas vantagens, incluindo elevada força magnética de elevação, maior segurança, dimensões compactas, estrutura leve e excelente relação custo-benefício.
A série também incorpora projetos patenteados que ajudam a prevenir a falsificação. Sua estrutura durável contribui para preservar uma aparência profissional ao longo do tempo e proteger os interesses dos clientes.
P2: Quais são os principais fatores que afetam a capacidade de elevação de um levantador magnético?
A capacidade real de elevação de um levantador magnético varia de acordo com a peça e as condições operacionais. Os quatro principais fatores são:
- Espessura do aço: uma espessura insuficiente pode impedir que o circuito magnético alcance o nível de saturação previsto, reduzindo a capacidade de elevação.
- Rugosidade superficial do aço: a rugosidade da superfície e a folga de ar resultante afetam diretamente a força magnética efetiva de retenção.
- Tipo de material: o teor de carbono, a composição da liga e a permeabilidade magnética influenciam o desempenho magnético.
- Limpeza das superfícies de contato: sujeira, óleo, cavacos e outros contaminantes podem criar folgas entre o levantador e a peça, reduzindo a atração magnética.
Consulte sempre a tabela de capacidade de elevação e as instruções de operação do fabricante antes de realizar qualquer içamento.
P3: Qual é o fator de segurança da Série ELM e como ele se relaciona com a capacidade nominal de elevação e a força máxima de desprendimento verificada em ensaio?
A Série ELM foi projetada com um fator de segurança de 3,5, enquanto o modelo ELM-3000 possui um fator de segurança de 3,0.
Para os modelos com fator de segurança de 3,5, a capacidade nominal declarada corresponde a 1/3,5 da força máxima de desprendimento medida.
Por exemplo, o modelo ELM-600 possui capacidade nominal de elevação de 600 kg e força máxima de desprendimento declarada de 2.100 kgf, verificada em ensaio. Essa margem adicional foi projetada para proporcionar maior segurança durante as operações de elevação nas condições especificadas.
A capacidade nominal de elevação nunca deve ser excedida, e todas as operações devem cumprir as instruções do fabricante e as normas de segurança aplicáveis.

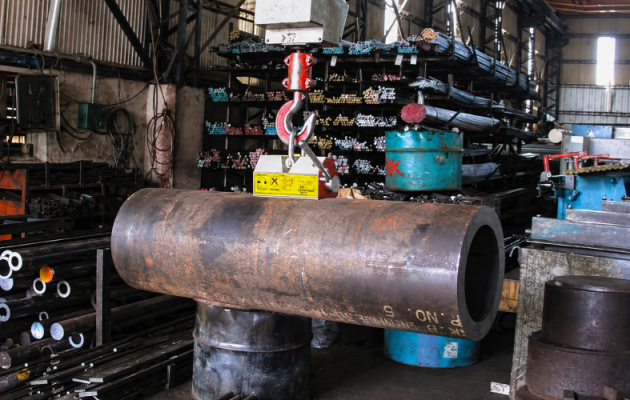

P4: Os levantadores magnéticos da Série ELM podem elevar materiais redondos de aço? Quais são as limitações de projeto?
Sim. A parte inferior da Série ELM possui uma ranhura em V especialmente projetada para acomodar tanto chapas planas de aço quanto materiais cilíndricos de aço.
No entanto, a capacidade real de elevação depende do diâmetro, da geometria de contato, das propriedades do material, das condições superficiais e do posicionamento da peça cilíndrica. Antes de realizar o içamento, verifique sempre a capacidade aplicável nas especificações do fabricante.
P5: Quais precauções de segurança e restrições operacionais devem ser observadas ao utilizar levantadores magnéticos?
Os operadores devem cumprir rigorosamente as seguintes precauções de segurança:
- Limite de temperatura: a temperatura da peça não deve ultrapassar 80 °C (176 °F) nas condições operacionais especificadas.
- Operação da alavanca: nunca coloque a alavanca na posição “ON” antes de posicionar o levantador magnético sobre uma peça adequada de ferro ou aço.
- Sobrecarga e segurança das pessoas: nunca exceda a capacidade máxima nominal de elevação. Nunca movimente uma carga suspensa sobre pessoas.
- Condições anormais: não utilize o levantador se estiver danificado ou apresentar falhas de funcionamento. Retire-o de serviço até que seja devidamente inspecionado e reparado.
- Verificação da capacidade de elevação: se a peça ou a configuração de içamento estiver fora das condições abrangidas pela tabela de capacidade do fabricante, não prossiga até que o fabricante ou um profissional qualificado em operações de elevação estabeleça um procedimento seguro e aprovado. Qualquer teste de elevação prescrito deve ser realizado de acordo com as instruções do fabricante e as normas de segurança aplicáveis.
P6: Existe um acessório específico para elevar chapas de aço verticalmente ou realizar operações de carga e descarga na posição vertical?
Sim. Como solução opcional, está disponível o conjunto ELM-V para elevação vertical com levantador magnético permanente comutável. O conjunto inclui um levantador magnético e uma estrutura dedicada para elevação vertical.
Projetado especificamente para aplicações de movimentação vertical, permite que o operador posicione o levantador sobre uma chapa de aço e coloque a alavanca na posição “ON” para ativar a força magnética de retenção.
Sua principal vantagem é permitir que um único operador realize de forma independente o carregamento e o descarregamento de materiais de aço. O mecanismo dedicado também reduz a dependência de cabos de aço, cintas e ganchos convencionais, ajudando a minimizar os riscos de deslizamento e os danos superficiais associados.
Antes da utilização, confirme sempre se as dimensões, o peso e a orientação da peça, bem como a configuração de içamento, estão de acordo com as especificações do fabricante.
P7: Como elevar com segurança eixos longos e delgados ou grandes chapas de aço?

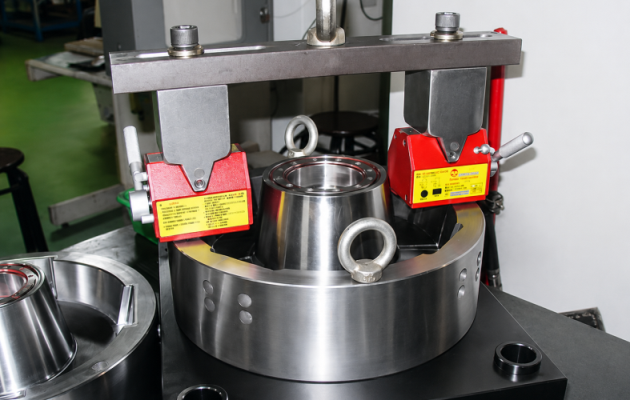

Para barras redondas longas, chapas espessas e grandes peças de aço, é possível configurar uma viga de elevação sincronizada com vários levantadores magnéticos ELM, permitindo a fixação magnética em múltiplos pontos.
Essa configuração ajuda a distribuir a carga de maneira mais uniforme, reduzir a flexão e a deformação causadas pelo peso próprio da peça e melhorar a estabilidade durante o transporte.
Antes da utilização, devem ser verificados o número e o espaçamento dos levantadores, o projeto da viga de elevação, a carga nominal e a configuração da peça. Certifique-se de que a viga e todos os componentes associados tenham capacidade nominal adequada e sejam apropriados para a operação pretendida.
